Di seguito, le informazioni generali e le più recenti variazioni alle informazioni aeronautiche degli aeroporti di Catania e Crotone.
///////
CATANIA Fontanarossa
L’aeroporto è situato a 2,43NM Sud/Ovest della città di Catania, ad un’elevazione di 39ft.
La società di gestione è la SAC, della quale riporto i recapiti:
tel +39 095 7239304 / +39 095 7239282 / fax +39 095 7239820 –
e-mail: apron@aeroporto.catania.it
///
Codice di riferimento Annesso 14 per infrastrutture di volo: 4D. Operazioni approvate, previo studio aeronautico di compatibilità, per aeromobili A330-200/300 e B787-900.
_________
Caratteristiche delle piste
RWY 08/26 – dimensioni: 2436m x 45m
Note:
1) La soglia pista 08 è spostata di 96 metri.
2) La soglia pista 26 è spostata di 86 metri.
3) Per pista 08 è utilizzabile anche l’ INT-TKOF ‘B’, per il decollo da posizione intermedia (TORA 2130m).
4) Per pista 26 è utilizzabile l’INT-TKOF ‘F’, per il decollo da posizione intermedia (TORA 1925m).
_______
Luci di avvicinamento e PAPI
RWY 08 – ALS CAT I (279m) / PAPI 3°
RWY 26 – SALS (300m) / PAPI 3°
________
Servizi del traffico aereo
TWR – Catania Tower – 118.700 MHz – H24
TWR – Catania Ground – 129.725 MHz – 0600-2200 (0500-2100)
ATIS – Catania Arrival and Departure info – 127.675 MHz – H24 – Il messaggio ATIS è disponibile anche chiamando TEL +39 095 7236666
_________
Spazio aereo
L’ ATZ di Catania Fontanarossa è classificata “D” ed è posta all’interno della CTR di Catania.
Limiti verticali: SFC / 2500ft AGL
________
Restrizioni locali ai voli
1) Le manovre di turn back devono essere eseguite sulle testate pista.
2) L’ATC non è assicurato all’interno di un settore dell’ampiezza di 13° avente origine dalla TWR, dal rilevamento magnetico 051° al rilevamento magnetico 064°, a causa della parziale limitazione della visibilità della TWR dovuta ad un edificio antistante.
3) Il traffico da/per Catania/Fontanarossa AD potrà subire ritardi in presenza di attività di aeromobili a pilotaggio remoto. Verranno applicate procedure alternative su base tattica da Catania APP.
________
Procedure strumentali di volo
Per i dettagli relativi alle procedure strumentali di volo, fare riferimento al mio post “Procedure strumentali di Catania”
_______
Carta Ostacoli di Aeroporto
La più recente versione della Carta Ostacoli di Aeroporto è stata pubblicata con la variante AIRAC A7/24, ed è stata elaborata in accordo a una declinazione magnetica di 4°E (aggiornata al 2020).
Orientamento magnetico delle piste:
RWY 08: 080°
RWY 26: 260°
Si segnala che le procedure di avvicinamento di precisione per RWY 08 sono basate su una declinazione magnetica di 3°E e che il segmento finale della procedura si svolge su rotta 081°.
_________
Segue un elenco delle più recenti variazioni che hanno interessato l’aeroporto:
_________
AIRAC A10/23, in vigore dal 30 Novembre 2023:
Il valore di “QTE” (rilevamento vero) relativo alle piste cambia per leggere:
RWY 08 – 083.96°
RWY 26 – 263.98°
____
AIRAC A4/24, in vigore dal 18 Aprile 2024:
-
Rifornimento
-
Tipi di carburante / Olio
Rimosse le informazioni riferite ai lubrificanti (80 – 100 – 120)
-
Trasporti
Servizio urbano ogni 20′ / Taxi Stazione ferroviaria: collegamenti per Palermo – Catania, Messina – Catania – Siracusa, Catania – Caltagirone e Catania – Caltanissetta.
-
Servizio medico
Pronto soccorso – infermeria – medici – infermieri – 2 ambulanze – ospedali in Catania città 5.2 km
-
Ostacoli aeroportuali
Aggiornata la lista degli ostacoli considerati pericolosi per la navigazione aerea (vedi AIP AD 2 LICC paragrafo 2.10
-
Disposizioni per aeromobili di aviazione generale
-
Procedura antirumore (attività addestrativa)
-
Documenti di azione e accettazione della deviazione (DAAD)
Sono stati cancellati i seguenti: DAAD.LICC.001 e DAAD.LICC.002, aventi i seguenti contenuti:
DAAD.LICC.001: Alcune porzioni della pavimentazione della APN TWY “A” sono difformi dai valori normativi di regolarità superficiale e portanza.
DAAD.LICC.002: La Taxiway Center Line della parte rettilinea della TWY “A” prima della THR 08 non è simmetrica rispetto
ai bordi.
____
AIRAC A5/24, in vigore dal 16 Maggio 2024:
I recapiti della autorità ATS (ENAV) cambiano per leggere:
ENAV S.p.A.
Centro Aeroportuale Catania
Tel: +39 0957236012; +39 0957236033; +39 0957236031; fax: +39 0957236008
e-mail: ci-catania@enav.it
____
____
____
CROTONE
L’aeroporto è situato a 8,09NM Sud della città di Crotone, ad un’elevazione di 522ft.
La società di gestione è la S.A.C.A.L. S.p.A., della quale riporto i recapiti:
S.S. 106-88841 ISOLA DI CAPO RIZZUTO (KR) tel + 39 0962 794801
email: aoc.crv@sacal.it
_______
Amministrazione aeroportuale
HR 0700-1900 (0600-1800)
______
Caratteristiche delle piste
RWY 17/35 – dimensioni: 2000m x 45m
Note:
1) La soglia pista 17 è spostata di 166m. Recinzione aeroportuale situata al margine Sud-ovest della RWY strip/CWY
________
Luci di avvicinamento e PAPI
RWY 17– PAPI 3°
RWY 35 – PAPI 3°
_________
Spazio aereo
Crotone ATZ
L’ATZ di Crotone è classificata “G” ed è situata all’interno della CTR di Crotone.
Essa è considerata RMZ (Zona Radio Obbligatoria)
Limiti verticali: SFC / 2000ft AMSL.
////
Crotone CTR
Il suo spazio aereo non include quello dell’ATZ di Crotone, ed è classificato “D”.
Limiti verticali: SFC / 2000ft AMSL.
Calabria CTA
La zona 2 della CTA Calabria (di cui ho parlato qui) sovrasta la CTR e l’ATZ di Crotone, anche se queste ultime sono escluse dal suo spazio aereo.
La zona 4 della CTA Calabria “Sila” è posta al di sopra degli spazi aerei finora citati, da 3000ft AMSL a FL145.
Faccio notare che, pur trovandoci all’interno dell’area di responsabilità di Brindisi ACC/FIC, è Roma Radar a fornire i servizi del traffico aereo (vedi successivo paragrafo).
Nella prossima immagine sono visibili i visual reporting points STECCATO, SAN MAURO MARCHESATO, FOCE FIUME NETO e CAPO COLONNA.
Con la variante AIRAC A10/24, in vigore dal 3 Ottobre 2024, la colorazione del simbolo grafico dei VRP è stato uniformato da ENAV ed è ora caratterizzato dal colore magenta. Pertanto non sono più identificabili dal colore i punti di riporto su cui può essere richiesta un’attesa e quelli dedicati al VFR notturno.
L’immagine contenuta in questo post non è stata ancora aggiornata.
_________
Servizi del traffico aereo
APP – Roma Radar – 118.800 MHz – H24
APP – Roma Radar – 133.250 MHz – A discrezione ATC
AFIS – Crotone Aerodrome Info – 119.105 MHz – 0700-1900 (0600-1800)
________
Carta Ostacoli d’aeroporto
La più recente versione della Carta Ostacoli d’aeroporto è stata pubblicata con la variante AIRAC A7/24, in vigore dal 11 Luglio 2024.
Essa è basata su una variazione magnetica di 4°E (2020).
Orientamenti magnetici delle piste:
RWY 17 – 165°
RWY 35 – 345°
________
Restrizioni locali ai voli
Le manovre di turn-back sono consentite solo in corrispondenza delle
THR 17/35
________
Procedure strumentali
Le più recenti modifiche alle procedure strumentali di Crotone sono le seguenti:
– istituzione di procedure STAR RNAV1/RNP1 RWY 17/35 e delle procedure di avvicinamento RNP RWY 17 e RNP RWY 35 (variante AIRAC A9/23, in vigore dal 2 Novembre 2023)
– modifica del circuito d’attesa sul waypoint FANJO (variante AIRAC A2/24, in vigore dal 22 Febbraio 2024)
________
Link Routes RWY 17/35
Le link routes conducono al VOR/DME di Lamezia ‘LMT’.
ARBUM 4B (ATC discretion)
ARBUM – TR 136° (RDL 316 CDC VOR) – TR 109° (RDL 289 LMT VOR) – LMT VOR/DME (+TRL)
GIROV 4B (ATC discretion)
GIROV – TR 126° (RDL 306 CDC VOR) – TR 109° (RDL 289 LMT VOR) – LMT VOR/DME (+TRL)
PIGER 4G
PIGER – RDL 239 LMT VOR (TR 059°) – CA403 (+FL110) – LMT VOR/DME (+TRL)
RCA 4G
RCA VOR/DME – RDL 027 RCA VOR (RDL 207 LMT VOR) – CA404 (+FL110) – LMT VOR/DME (+TRL)
SOBRI 5G
SOBRI – RDL 278 LMT VOR (TR 098°) – CA401 (+FL110) – LMT VOR/DME (+TRL)
__________
STAR
Le procedure conducono agli IAF su CRN VOR/DME e sul waypoint RIROX, sui quali sono attestati anche dei circuiti d’attesa.
ADREN 4A
ADREN –TR 283° (RDL 103 CRN VOR) (a 20NM CRN DME: +FL110) – CRN VOR/DME (+4000ft)
GEMVI 4A
GEMVI – TR 254° (RDL 074 CRN VOR) (a 20NM CRN DME: +FL110) – CRN VOR/DME (+4000ft)
CDC 4A
CDC VORTAC – RDL 063 CDC VOR (RDL 243 CRN VOR) (a 13NM CRN DME: +FL100) – CRN VOR/DME (+4000ft)
CDC 3E
CDC VORTAC – RDL 063 CDC VOR (RDL 243 CRN VOR) (a 15NM CRN DME: +FL100) – ARC 13 NM CRN DME (INT RDL 233 CRN VOR: +TRL) – RIROX (+4000ft)
LMT 4A
LMT VOR/DME – RDL 078 LMT VOR (RDL 258 CRN VOR) (a 11NM CRN DME: +TRL) – CRN VOR/DME (+4000ft)
LMT 4B
LMT VOR/DME – RDL 078 LMT VOR (RDL 258 CRN VOR) – ARC 13 NM CRN DME (INT RDL 233 CRN VOR: +TRL) – RIROX (+4000ft)
MSA
______
STAR RNP1/RNAV1 RWY 17
Le procedure conducono agli IAF su MUMFA e FANJO, sui quali sono attestati anche dei circuiti d’attesa RNAV1
ARBUM 1V
ARBUM – TR 132° – LMT (+TRL) – TR 079° – BC741 – MUMFA (+5000ft)
BAGIX 1V
BAGIX – TR 094° – BC796 (+FL110) – LMT (+TRL) – TR 079° – BC741 – MUMFA (+5000ft)
CDC 1V
CDC – TR 063° – KOGEB (+FL100) – TR 056° – MUMFA (+5000ft)
ADREN 2V
ADREN – TR 292° – BC735 (+FL110) – FANJO (+3500ft, IAS MAX 190kt)
GEMVI 2V
GEMVI – TR 255° – BC734 (+FL110) – FANJO (+3500ft, IAS MAX 190kt)
MSA
Unico settore (25NM ARP) 8500ft
_______
STAR RNP1/RNAV1 RWY 35
Le procedure conducono agli IAF su RIROX e UVREF, sui quali sono attestati anche dei circuiti d’attesa RNAV1
ARBUM 1T
ARBUM – TR 132° – LMT (+TRL) – TR 100° – BC621 – RIROX (+3500ft)
BAGIX 1T
BAGIX – TR 094° – BC684 (+FL110) – LMT (+TRL) – TR 100° – BC621 – RIROX (+3500ft)
CDC 1T
CDC – TR 085° – BC626 (+FL100) – TR 075° – RIROX (+3500ft)
ADREN 1T
ADREN – TR 278° – BC625 (+FL110) – TR 255° – UVREF (+4000ft)
GEMVI 1T
GEMVI – TR 220° – BC625 (+FL110) – UVREF (+4000ft)
MSA
Unico settore (25NM ARP) 8500ft
______
______
Procedure strumentali di avvicinamento
VOR-Z RWY 17
IAF sul VOR/DME CRN, sul quale è attestato anche un circuito d’attesa (inbound 359°/outbound 179°, +4000ft, IAS MAX 210kt)
Segmento iniziale su TR 359° (IAS MAX 185kt) o TR 353° (IAS MAX 140kt). A 8NM CRN DME, virata a sinistra per intercettare RDL 341 CRN VOR (TR 161°).
IF a 8NM CRN DME (+2300ft), FAF a 6NM CRN DME e segmento finale su TR 161°.
MAPt a 1NM CRN DME e mancato avvicinamento proseguendo su TR 161°. A 6NM CRN DME (+1800ft) virare a sinistra per tornare al circuito d’attesa su CRN VOR/DME (+3000ft)
Note:
- la procedura può essere eseguita con una visibilità minima di 3000m;
- il segmento finale è disassato di 3.52° rispetto all’asse centrale pista. L’estensione dell’asse centrale viene intercettata 2581m prima della THR RWY 17;
- la procedura viene definita come “parzialmente al di fuori dello spazio aereo controllato” quando il servizio di controllo di aeroporto non è attivo. Ma a Crotone non viene fornito un servizio di TWR, pertanto credo si tratti di un refuso.
profilo
minime
______
VOR-Y RWY 17
IAF sul VOR/DME CRN, sul quale è attestato anche un circuito d’attesa (inbound 359°/outbound 179°, +4000ft, IAS MAX 210kt)
Segmento iniziale su TR 003° (IAS MAX 185kt, 2min) o TR 353° (IAS MAX 140kt, 2min). Virata a sinistra per intercettare RDL 341 CRN VOR (TR 161°) (+2350ft).
Segmento finale su TR 161°.
MAPt sul VOR/DME CRN e mancato avvicinamento proseguendo su TR 161°. A 1800ft o al di sopra, virare a sinistra per tornare al circuito d’attesa su CRN VOR/DME (+3000ft)
Valgono le stesse note già viste per la VOR-Z RWY 17.
profilo
minime
_____
RNP RWY 17
IAF sui waypoint MUMFA e FANJO, sui quali sono attestati anche dei circuiti d’attesa RNAV1:
MUMFA: inbound 004°/outbound 184°, +5000ft, IAS MAX 200kt
FANJO: inbound 296°/outbound 116°, +3500ft, IAS MAX 190kt
////
Segmento iniziale da MUMFA:
MUMFA (+5000ft, IAS MAX 200kt) – TR 075° – CRN (+4000ft) – TR 042° – BC518 (+3000ft, IAS MAX 185kt) – TR 326° – BC513 (+2500ft) – TR 255° – BC508 (IF, +2000ft)
Segmento iniziale da FANJO:
FANJO (+3500ft, IAS MAX 190kt) – TR 326° – BC513 (+2500ft, IAS MAX 185kt) – TR 255° – BC508 (IF, +2000ft)
////
Quindi:
BC508 (IF, +2000ft) – TR 165° – BC504 (FAF) e segmento finale su TR 165°
MAPt (LNAV only) su THR 17
Mancato avvicinamento: TR 165° – BC506 (+1400ft, IAS MAX 185kt) – TR 075° – BC512 (+2000ft) – TR 010° – FANJO (holding pattern / +3500ft, IAS MAX 190kt)
vista in profilo
minime
_________
VOR-Z RWY 35
IAF sul VOR/DME CRN, sul quale è attestato anche un circuito d’attesa (inbound 195°/outbound 015°, +4000ft, IAS MAX 200kt)
Segmento iniziale su TR 192° (IAS MAX 210kt) o TR 181° (IAS MAX 140kt). A 8NM CRN DME, virata a sinistra per intercettare RDL 169 CRN VOR (TR 349°) (+2300ft).
FAF a 6NM CRN DME e segmento finale su TR 349°.
MAPt a 1.5NM CRN DME e mancato avvicinamento proseguendo su TR 349°. A 6NM CRN DME (+1800ft) virare a destra (IAS MAX 210kt) per tornare al circuito d’attesa su CRN VOR/DME (+3000ft)
Note:
- il segmento finale è disassato di 4.1° rispetto all’asse centrale pista. L’estensione dell’asse centrale viene intercettata 2216m prima della THR RWY 35;
- la procedura viene definita come “parzialmente al di fuori dello spazio aereo controllato” quando il servizio di controllo di aeroporto non è attivo. Ma a Crotone non viene fornito un servizio di TWR, pertanto credo si tratti di un refuso.
profilo
minime
______
VOR-Y RWY 35
IAF sul VOR/DME CRN, sul quale è attestato anche un circuito d’attesa (inbound 195°/outbound 015°, +4000ft, IAS MAX 200kt).
Segmento iniziale su TR 193° (IAS MAX 210kt, 2min) o TR 181° (IAS MAX 140kt, 3min). Virata a sinistra per intercettare RDL 169 CRN VOR (TR 349°) (+2600ft).
Segmento finale su TR 349°.
MAPt sul VOR/DME CRN e mancato avvicinamento proseguendo su TR 349°. A 1800ft o al di sopra, virare a destra (IAs MAX 210kt) per tornare al circuito d’attesa su CRN VOR/DME (+3000ft)
Valgono le stesse note già viste per la VOR-Z RWY 35.
profilo
minime
_____
VOR-X RWY 35
IAF su RIROX, sul quale è attestato anche un circuito d’attesa (inbound 349°/outbound 169°, +4000ft, IAS MAX 210kt)
Segmento iniziale su RDL 169 CRN VOR (TR 349°).
IF a 9.5NM CRN DME (+3500ft); FAF a 6NM CRN DME (+2380ft) e segmento finale su TR 349°.
MAPt a 1.5NM CRN DME e mancato avvicinamento proseguendo su TR 349°. A 6NM CRN DME (+1800ft) virare a destra (IAS MAX 210kt) verso CRN VOR/DME. Lasciare CRN VOR sulla RDL 169, verso RIROX e il suo circuito d’attesa.
profilo
minime
______
RNP RWY 35
IAF sui waypoint RIROX, UVREF e FANJO (quest’ultimo solo a seguito di un mancato avvicinamento), sui quali sono attestati anche dei circuiti d’attesa RNAV1:
RIROX: inbound 075°/outbound 255°, +3500ft, IAS MAX 200kt
UVREF: inbound 235°/outbound 055°, +4000ft, (-6000ft per restare nello spazio aereo controllato), IAS MAX 200kt
FANJO: inbound 296°/outbound 116°, +3500ft, IAS MAX 190kt
////
Segmento iniziale da UVREF:
UVREF (+4000ft) – TR 255° – BC411 (+2500ft) – TR 320° – BC408 (IF, +2300ft)
Segmento iniziale da RIROX:
RIROX (+3500ft) – TR 358° – BC408 (IF, +2300ft)
Segmento iniziale da FANJO:
FANJO (+3500ft) – TR 173° – UVREF (+3000ft) – BC411 (+2500ft) – TR 320° – BC408 (IF, +2300ft)
////
Quindi:
BC408 (IF, +2300ft) – TR 345° – BC406 (FAF) e segmento finale su TR 345°
MAPt (LNAV only) su THR 35
Mancato avvicinamento: TR 345° – BC404 (+1650ft, IAS MAX 200kt) – FANJO (holding pattern / +3500ft, IAS MAX 190kt)
vista in profilo

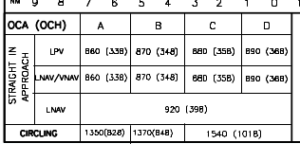

minime
________
________
SID
SID RWY 17
Nota:
Il gradiente di salita iniziale non tiene in considerazione gli ostacoli ravvicinati più bassi di 60m (200 ft), MOC incluso, al di sopra della elevazione DER.
ADREN 8G
RDL 173 CRN VOR (a 5NM CRN DME: +2800ft) – TR 073° (IAS MAX 220 kt durante la virata) – RDL 103 CRN VOR (INT TR 073°: +FL80; a 20NM CRN DME: +FL110) – ADREN.
Minimum climb gradient: 510 ft/NM (8.4%) until leaving FL90.
GEMVI 9G
RDL 173 CRN VOR (a 5NM CRN DME: +2200ft) – TR 044° (IAS MAX 220 kt durante la virata) (INT RDL 074 CRN VOR: +FL80) – RDL 074 CRN VOR (a 20NM CRN DME: +FL110) – GEMVI
Minimum climb gradient: 383 ft/NM (6.3%) until leaving FL90.
APVAR 9G (ATC discretion)
RDL 173 CRN VOR (a 5NM CRN DME: +2200ft) – CRN VOR/DME (+6000ft) – RDL 269 (TR 269°) (a 11NM CRN DME: +FL80; a 35NM CRN DME: +FL120) – APVAR
Minimum climb gradient: 383 ft/NM (6.3%) until leaving Transition Level.
CDC 7G
RDL 173 CRN VOR (A 8NM CRN DME: +3000 ft) – RDL 080 CDC VOR (TR 260°) (a 27NM CRN DME: +6000ft; a 20NM CRN DME: +FL80) – CDC VOR/DME (+FL100)
Minimum climb gradient: 383 ft/NM (6.3%) until leaving 6000 ft.
______
SID RWY 35
Nota:
Il gradiente di salita inziale non tiene in considerazione gli ostacoli ravvicinati più bassi di 60m (200 ft), MOC incluso, al di sopra della elevazione DER.
ADREN 8D
RDL 343 CRN VOR (a 5NM CRN DME: +2200ft) – TR 133° (IAS MAX 220 kt durante la virata) (INT RDL 103 CRN VOR: +FL80) – RDL 103 CRN VOR (TR 103°) (a 20NM CRN DME: +FL110) – ADREN.
Minimum climb gradient: 383 ft/NM (6.3%) until leaving FL90.
Le virate devono essere eseguite:
– IAS MAX 220 kt;
– bank angle non inferiore a 20°.
GEMVI 9D
RDL 343 CRN VOR (a 5NM CRN DME: +2200ft) – TR 104° (IAS MAX 220 kt durante la virata) (INT RDL 074 CRN VOR: +FL80) – RDL 074 CRN VOR (a 20NM CRN DME: +FL110) – GEMVI
Minimum climb gradient: 383 ft/NM (6.3%) until leaving FL90.
Le virate devono essere eseguite:
– IAS MAX 220 kt;
– bank angle non inferiore a 20°.
APVAR 9D (ATC discretion)
RDL 343 CRN VOR (a 5NM CRN DME: +2200ft) – CRN VOR/DME (+6000ft) – RDL 269 (TR 269°) (a 11NM CRN DME: +FL80; a 35NM CRN DME: +FL120) – APVAR
Minimum climb gradient: 383 ft/NM (6.3%) until leaving 6000ft.
Le virate devono essere eseguite:
– IAS MAX 220 kt;
– bank angle non inferiore a 20°.
CDC 7D
RDL 343 CRN VOR (a 5NM CRN DME: +2200ft) – CRN VOR/DME (IAS MAX 220 kt durante la virata) (+6000ft) – RDL 243 (TR 243°) (a 11NM CRN DME: +FL100) – CDC VOR/DME
Minimum climb gradient: 383 ft/NM (6.3%) until leaving 6000ft.
Le virate devono essere eseguite:
– IAS MAX 220 kt;
– bank angle non inferiore a 20°.
______
SID RNAV1 RWY 17/35
Procedure istituite con l’AIRAC A3/24, in vigore dal 21 Marzo 2024
////
RWY 17
Avviso:
Ostacoli ravvicinati penetranti OIS 2.5% sono presenti ma non sono stati considerati per il PDG pubblicato.
////
CDC 1L
TR 165° – BC408 (+3000ft) – TR 256° – CDC (+FL100)
RWY 35
CDC 1W
TR 345° – BC504 (flyover waypoint) – BC801(+3500ft) – TR 233° – CDC (+FL100)
______
______
Queste le recenti variazioni che hanno interessato l’aeroporto:
_____
AIRAC A11/23, in vigore dal 28 Dicembre 2023:
Le limitazioni operative riguardanti la carta che rappresenta i settori coinvolti nelle procedure contingency per le operazioni di volo in presenza di nube di cenere vulcanica del vulcano Stromboli cambiano come segue:
______
AIRAC A1/24, in vigore dal 25 Gennaio 2024:
L’apparato VDF (Crotone Gonio Homer) è disponibile su richiesta, sulle frequenze AFIS e di emergenza
______
______
______
