La più recente modifica alle procedure strumentali di Pisa è stata apportata con la variante AIRAC A13/20, in vigore dal 28 Gennaio 2021, con una revisione delle procedure di avvicinamento di precisione (ILS RWY 04R), a causa della sostituzione dell’apparato ILS.

Le nuove carte sono state elaborate in accordo ad una declinazione magnetica di 3°E (2020)

The most recent change to Pisa instrument procedures was made by AIRAC amendment A13/20, effective January 28, 2021, with a revision of the precision approach procedures (ILS RWY 04R), due to the replacement of the ILS apparatus.

The new charts were processed according to magnetic variation 3°E (2020).

/////

STAR

Nota di aeronauticalinformation.it:

Tutte le procedure STAR pubblicate sono elaborate in accordo a una declinazione magnetica di 2°E (2010).

Viceversa, le procedure strumentali di avvicinamento di precisione in vigore sono state elaborate in accordo a una declinazione magnetica di 3°E (2020)

Remark from aeronauticalinformation.it:

All published STAR procedures are designed in accordance with a magnetic variation of 2°E (2010).

Conversely, current precision instrument approach procedures have been designed in accordance with a magnetic variation of 3°E (2020).

////

////

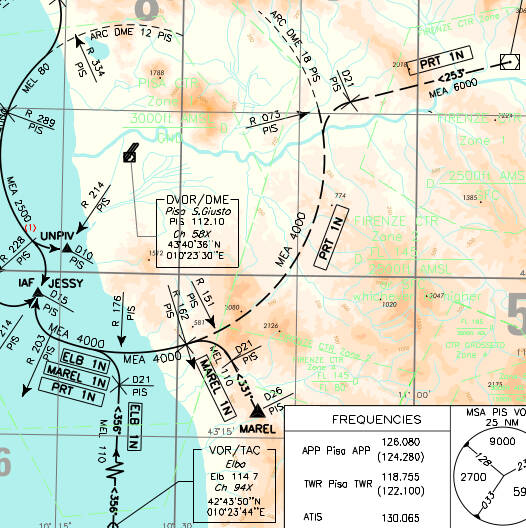

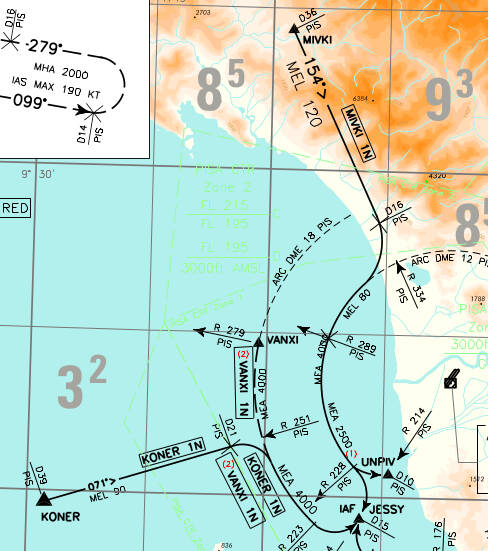

STAR VOR

Le procedure conducono allo IAF sul VOR/DME ‘PIS’ o sul waypoint UNPIV, sui quali sono previsti anche dei circuiti d’attesa.

The procedures lead to the IAF on VOR/DME ‘PIS’ or UNPIV waypoint, on which holding patterns are also established.

STAR from North, South and West

BEROK 5M

BEROK – TR 175° (RDL 355 PIS VOR) – OLKIS (+FL100) – TR 175° (RDL 355 PIS VOR) (at 9NM PIS DME: +FL85) – PIS VOR/DME (+5000ft)

BEROK 5L

BEROK – TR 175° (RDL 355 PIS VOR) – OLKIS (+FL100) – TR 175° (RDL 355 PIS VOR) (at 9NM PIS DME: +FL85) – PIS VOR/DME (+5000ft) – TR 216 ° (RDL 216 PIS VOR) – UNPIV (or JESSY, if cleared) (+3000ft)

KONER 3L

KONER – TR 074° (RDL 254 PIS VOR) – BETEN (+FL90) – TR 074° (RDL 254 PIS VOR) (at 19 NM PIS DME:+FL75 o TRL) – TR 140° – UNPIV (or JESSY, if cleared) (+3000ft)

KONER 3M

KONER – TR 074° (RDL 254 PIS VOR) – BETEN (+FL90) – TR 074° (RDL 254 PIS VOR) (at 19NM PIS DME: +FL75 o TRL) – PIS VOR/DME (+5000ft)

BETEN 3M

BETEN – TR 074° (RDL 254 PIS VOR) (at 19NM PIS DME: +FL75 o TRL) – PIS VOR/DME (+5000ft)

BETEN 3L

BETEN – TR 074° (RDL 254 PIS VOR) (at 19 NM PIS DME: +FL75 o TRL) – TR 140° – UNPIV (or JESSY, if cleared) (+3000ft)

NORNI 3L

NORNI – TR 036° (RDL 216 PIS VOR) (at 22NM PIS DME: +FL75 o TRL) – UNPIV (or JESSY, if cleared) (+3000ft)

STAR from East

PRT 2L

PRT VOR/DME – TR 236° (RDL 236 PRT VOR) – GINAR (+6000ft) – TR 276° (RDL 096 PIS VOR) – PIS VOR/DME (+5000ft) – TR 216° (RDL 216 PIS VOR) – UNPIV (or JESSY, if cleared) (+3000ft)

PRT 2M

PRT VOR/DME – TR 236° (RDL 236 PRT VOR) – GINAR (+6000ft) – TR 276° (RDL 096 PIS VOR) – PIS VOR/DME (+5000ft)

IBRID 2L

IBRID – RDL 104 PIS VOR (TR 284°) – PIS VOR/DME (+5000ft) – RDL 216 (TR 216°) verso UNPIV (+3000ft).

IBRID 2M

IBRID – RDL 104 PIS VOR (TR 284°) – PIS VOR/DME (+5000ft).

IBRID 2N

IBRID – TR 270° – RDL 108 PIS VOR – PIS VOR/DME (TR 288° +5000ft)

IBRID 2P

IBRID – TR 270° – RDL 108 PIS VOR – PIS VOR/DME (TR 288° +5000ft) – RDL 216 (TR 216°) UNPIV (+3000ft)

MSA

_____

STAR PIS L

Le procedure conducono allo IAF sul Locator ‘PIS’, sul quale è previsto anche un circuito d’attesa.

The procedures lead to IAF on ‘PIS’ Locator, on which an holding pattern is also provided.

BETEN 2A

BETEN – TR 083° (QDR 263° PIS L) – PIS L (+FL80 o TRL)

NORNI 2A

NORNI – TR 035° (QDR 215° PIS L) – PIS L (+FL80 o TRL)

OLKIS 2A

OLKIS – TR 187° (QDR 007° PIS L) – PIS L (+FL80 o TRL)

MSA

_______

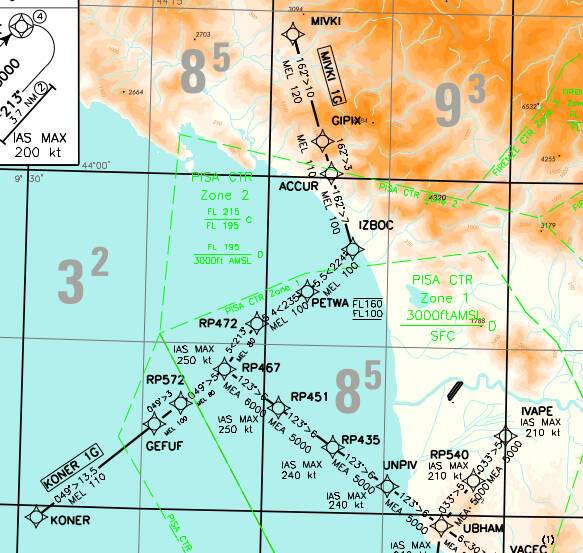

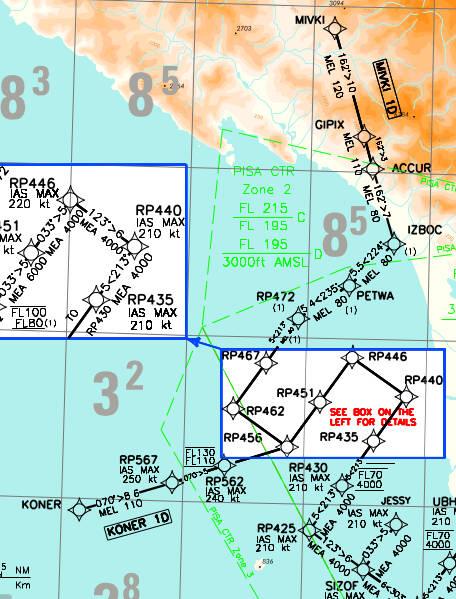

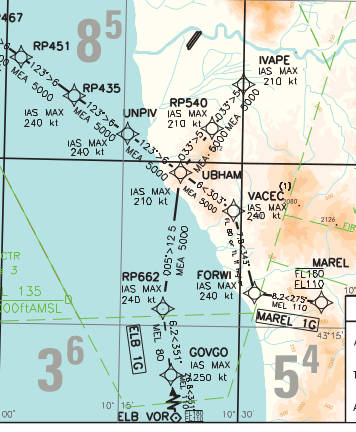

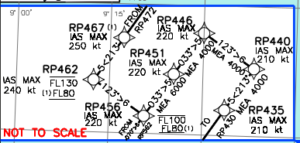

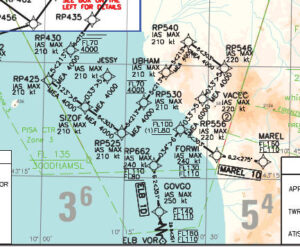

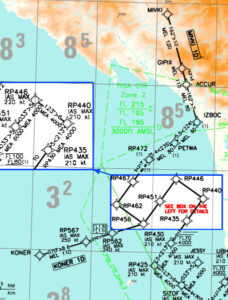

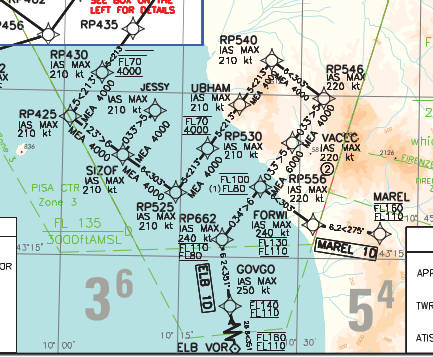

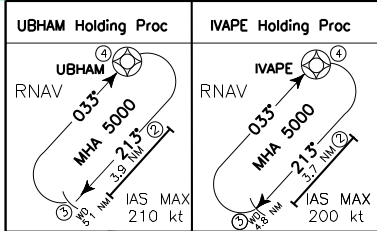

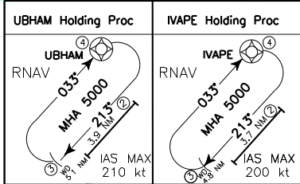

STAR RNAV VOR (DME/DME)

Le procedure conducono allo IAF sul VOR/DME ‘PIS’ o sul waypoint UNPIV, sui quali sono previsti anche dei circuiti d’attesa convenzionali.

The procedures lead to IAF on ‘PIS’ VOR/DME or UNPIV waypoint, on which conventional holding pattern are also established.

STAR from North, South and West

BEROK 1S

BEROK – TR 175° – OLKIS (+FL100) – TR 175° – RP401 (+FL85) – PIS VOR/DME (+5000ft)

BEROK 1R

BEROK – TR 175° – OLKIS (+FL100) – TR 175° – RP401 (+FL85) – PIS VOR/DME (+5000ft) – TR 216 ° – UNPIV (+3000ft)

KONER 1R

KONER – TR 073° – BETEN (+FL90) – TR 073° – RP402 (+FL75) – TR 140° – RP403 (+3000ft) – TR 036° – JESSY – UNPIV

KONER 1S

KONER – TR 073° – BETEN (+FL90) – TR 073° – RP402 (+FL75) – PIS VOR/DME (+5000ft)

BETEN 1S

BETEN – TR 073° – RP402 (+FL75) – PIS VOR/DME (+5000ft)

BETEN 1R

BETEN – TR 073° – RP402 (+FL75) – TR 140° – RP403 (+3000ft) – TR 036° – JESSY – UNPIV

NORNI 1R

NORNI – TR 036° – RP404 (+FL75) – JESSY (+3000ft) – UNPIV

STAR from East

PRT 1R

PRT VOR/DME – TR 236° – GINAR (+6000ft) – TR 276° – PIS VOR/DME (+5000ft) – TR 216° – UNPIV (+3000ft)

PRT 1S

PRT VOR/DME – TR 236° – GINAR (+6000ft) – TR 276° – PIS VOR/DME (+5000ft)

IBRID 1R

IBRID – TR 283°) – PIS VOR/DME (+5000ft) – TR 216° – UNPIV (+3000ft).

IBRID 1S

IBRID – TR 283° – PIS VOR/DME (+5000ft)

IBRID 1U

IBRID – TR 270° – RP 405 (+5000ft) – TR 288° – PIS VOR/DME (+5000ft)

IBRID 1T

IBRID – TR 270° – RP405 (+5000ft) – TR 288° – PIS VOR/DME – TR 216° – UNPIV (+3000ft)

Specifiche di navigazione: RNAV1
Navigation performance: RNAV1

/////
MSA

_____



STAR RNAV L DME/DME

Le procedure conducono allo IAF sul Locator ‘PIS’, sul quale è previsto anche un circuito d’attesa convenzionale.

The procedures lead to IAF on ‘PIS’ Locator, on which a conventional holding pattern is also established.

BETEN 1V

BETEN – TR 082° – RP406 (+FL80) – PIS L (+5000ft)

NORNI 1V

NORNI – TR 035° – RP407 (+FL80) – PIS L (+5000ft)

OLKIS 1V

OLKIS – TR 187° – RP408 (+FL80) – PIS L (+5000ft)

MSA

____

____

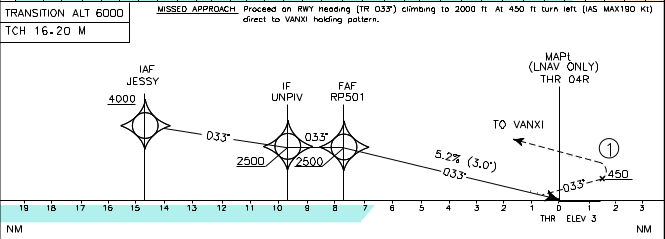

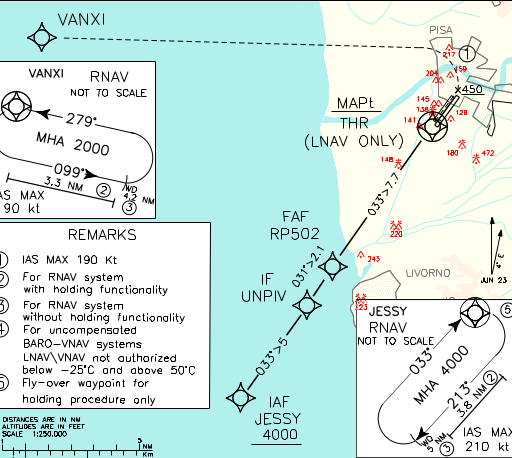

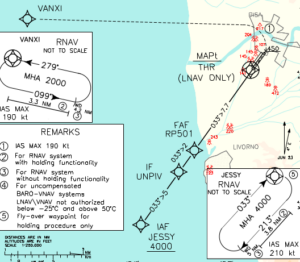

IAC

Nota di aeronauticalinformation.it:

Tutte le procedure strumentali di avvicinamento di precisione sono state elaborate in accordo a una declinazione magnetica di 3°E (2020).

Viceversa, le procedure STAR in vigore e le restanti procedure di avvicinamento strumentale sono state elaborate in accordo a una declinazione magnetica di 2°E (2010)

Remark from aeronauticalinformation.it:

All published instrument approach procedures are designed in accordance with a magnetic variation of 3°E (2020).

Conversely, current STAR procedures and non-precision instrument approach procedures have been designed in accordance with a magnetic variation of 2°E (2010)

//////

/////

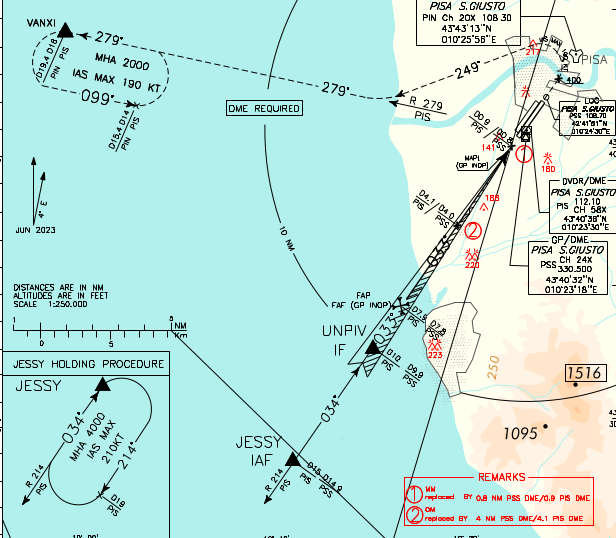

ILS or LOC-Z RWY 04R

IAF sul waypoint JESSY.

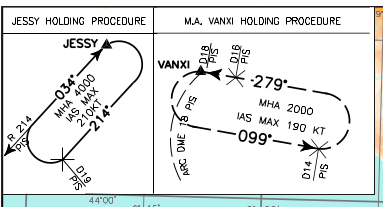

Sull’HF UNPIV è attestato un circuito d’attesa (inbound 034° / outbound 214°; MHA 3000ft).

Segmento iniziale:

JESSY (+3000ft) – TR 034° – UNPIV (IF, +2000ft)

Quindi TR 034° fino al FAP (FAF GP INOP) situato a 6.3NM da PSS DME (+2000ft).

Segmento finale su TR 034°.

La posizione dell’Outer Marker è sostituita dalla distanza 4NM PSS DME.

La posizione del Middle Marker è sostituita dalla distanza 0.8NM PSS DME.

MAPt (GP INOP) a 0.8NM PSS DME.

Mancato avvicinamento con virata a sinistra (attraversando 400ft, IAS MAX 190kt) su rotta 278° (non prima di 1NM PSS DME), per intercettare RDL 308 PIS VOR e il circuito d’attesa su BABNU (inbound 308° / outbound 128°; MHA 2500ft – IAS MAX 230kt)

English text:

IAF on JESSY waypoint.

An holding pattern (inbound 034° / outbound 214°; MHA 3000ft) is established on HF UNPIV.

Initial segment:

JESSY (+3000ft) – TR 034° – UNPIV (IF, +2000ft)

Then TR 034° until FAP (FAF GP INOP) at 6.3NM from PSS DME (+2000ft).

Final segment on TR 034°.

Outer Marker position is replaced by 4NM PSS DME distance.

Middle Marker position is replaced by the 0.8NM PSS DME distance.

MAPt (GP INOP) at 0.8NM PSS DME.

Missed approach with left turn (crossing 400ft, IAS MAX 190kt) on course 278° (not before 1NM PSS DME), to intercept RDL 308 PIS VOR and holding pattern on BABNU (inbound 308° / outbound 128°; MHA 2500ft – IAS MAX 230kt)

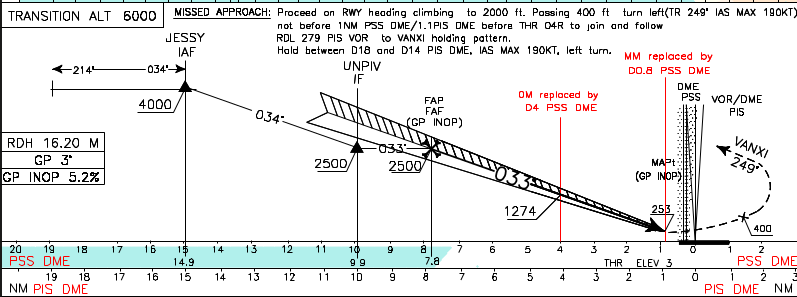

Profilo / profile view

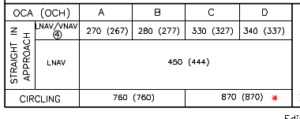

minime / minima

______

ILS or LOC-Y RWY 04R

IAF su ‘PIS’ VOR/DME, su cui è attestato anche un circuito d’attesa (inbound 229° / outbound 049°; MHA 5000ft).

Segmento iniziale su RDL 237 PIS VOR (TR 237°). A 12NM PIS DME, virata base a sinistra per intercettare RDL 214 PIS VOR (TR 034°), fino all’IF su UNPIV (+2000ft)

FAP/FAF (GP INOP) a 6.3NM da PSS DME (+2000ft) e segmento finale su TR 034°.

La rimanente parte della procedura e il mancato avvicinamento sono uguali alla ILS or LOC-Z RWY 04R.

English text:

IAF on ‘PIS’ VOR/DME, on which an holding pattern is also established (inbound 229° / outbound 049°; MHA 5000ft).

Initial segment on RDL 237 PIS VOR (TR 237°). At 12NM PIS DME, base turn on the left, to intercept RDL 214 PIS VOR (TR 034°) until IF on UNPIV (+2000ft).

FAP/FAF (GP INOP) at 6.3NM from PSS DME (+2000ft) and final segment on TR 034°.

The remaining part of the procedure and missed approach are the same as ILS or LOC-Z RWY 04R.

profilo / profile view

________

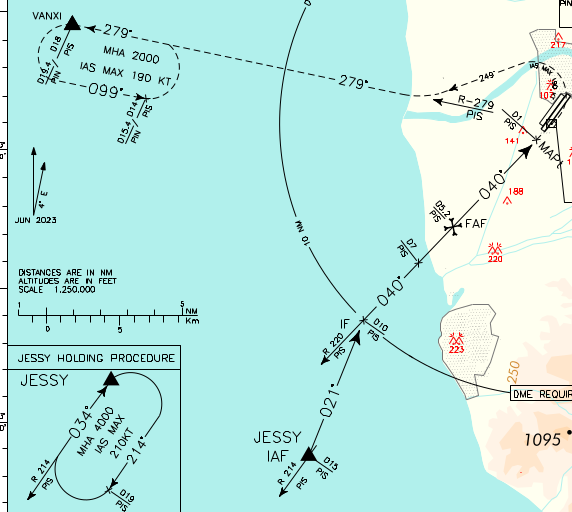

VOR-Z RWY 04R

IAF sul waypoint JESSY.

Sull’HF UNPIV è attestato un circuito d’attesa (inbound 036° / outbound 216°; MHA 3000ft).

Segmento iniziale su TR 024°, per giungere all’IF (+2300ft) sulla radiale 221 PIS VOR, a 10NM PIS DME.

Il FAF (+1600ft) è a 5NM PIS DME. Segmento finale su TR 041° (che è disassato di circa 7° rispetto all’orientamento magnetico della pista aggiornato).

MAPt a 1NM PIS DME.

Mancato avvicinamento con virata a sinistra (IAS MAX 190kt per aeromobili di CAT C e D) per intercettare RDL 309 PIS VOR e il circuito d’attesa su BABNU (inbound 309° / outbound 129°; MHA 2000ft)

English text:

IAF on waypoint JESSY.

An holding pattern is established on HF UNPIV (inbound 036° / outbound 216°; MHA 3000ft).

Initial segment on TR 024°, bound to IF (+2300ft) on radial 221 PIS VOR, at 10NM PIS DME.

FAF (+1600ft) at 5NM PIS DME. Final segment on TR 041° (which is offset about 7° from the updated magnetic orientation of the runway).

MAPt at 1NM PIS DME.

Missed approach with left turn (IAS MAX 190kt for CAT C and D aircraft) to intercept RDL 309 PIS VOR and the holding circuit on BABNU (inbound 309° / outbound 129°; MHA 2000ft)

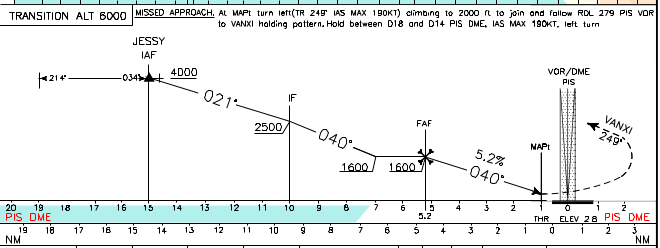

Profilo / profile view

Minime /minima

______

VOR-Y RWY 04R

IAF su PIS VOR/DME, su cui è attestato anche un circuito d’attesa (inbound 229° / outbound 049°; MHA 5000ft).

Segmento iniziale su TR 251° (IAS MAX 250kt) o TR 234° (IAS MAX 140kt), fino a 9NM PIS DME (+2700ft). Quindi virata a sinistra su RDL 221 PIS VOR (TR 041°).

Il FAF (+1600ft) è a 5NM PIS DME. Segmento finale su TR 041° (disassato di circa 7° rispetto all’orientamento magnetico della pista aggiornato).

MAPt a 1NM PIS DME.

English text:

IAF on PIS VOR/DME, on which a holding pattern is also established (inbound 229° / outbound 049°; MHA 5000ft).

Initial segment on TR 251° (IAS MAX 250kt) or TR 234° (IAS MAX 140kt), until 9NM PIS DME (+2700ft). Then turn left on RDL 221 PIS VOR (TR 041°).

FAF (+1600ft) at 5NM PIS DME. Final segment on TR 041° (offset about 7° from updated runway magnetic orientation).

MAPt at 1NM PIS DME.

Il mancato avvicinamento è uguale a quello già visto per la procedura VOR-Z.

The missed approach is the same as for VOR-Z.

////

Profilo / Profile view

_________

L RWY 04R

IAF sul Locator PIS, sul quale è attestato anche un circuito d’attesa (inbound 216° / outbound 036°; MHA 5000ft).

Segmento iniziale su TR 243° (IAS MAX 230kt, 2min) o su TR 230° (IAS MAX 140kt, 2,5min). Virata base a sinistra su TR 035° di nuovo verso il Locator PIS (+2000ft).

Segmento finale su TR 035°.

Mancato avvicinamento con virata a sinistra (IAS MAX 240kt) per dirigersi su PIS L e il suo circuito d’attesa (inbound 216° / outbound 036°; MHA 3000ft; IAS MAX 230kt)

English text:

IAF on PIS Locator, on which a holding pattern is also established (inbound 216° / outbound 036°; MHA 5000ft).

Initial segment on TR 243° (IAS MAX 230kt, 2min) or on TR 230° (IAS MAX 140kt, 2.5min). Left base turn on TR 035° back to PIS Locator (+2000ft).

Final segment on TR 035°.

Missed approach with left turn (IAS MAX 240kt) to head on PIS L and its holding pattern (inbound 216° / outbound 036°; MHA 3000ft; IAS MAX 230kt)

Profilo / profile view

minime / minima

_________

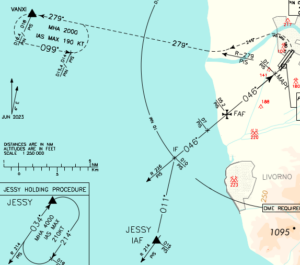

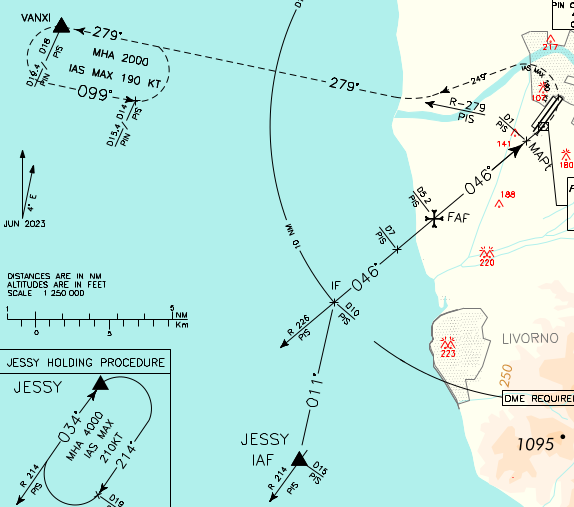

VOR-Z RWY 04L

IAF sul waypoint JESSY.

Sull’HF UNPIV è attestato un circuito d’attesa (inbound 036° / outbound 216°; MHA 3000ft).

Segmento iniziale su TR 017°, per giungere all’IF (+2300ft) sulla radiale 224 PIS VOR, a 10NM PIS DME.

Il FAF (+1600ft) è a 5NM PIS DME. Segmento finale su TR 044° (che è disassato di circa 10° rispetto all’orientamento magnetico della pista aggiornato).

MAPt a 1NM PIS DME.

Mancato avvicinamento con virata a sinistra (IAS MAX 190kt per aeromobili di CAT C e D) per intercettare RDL 309 PIS VOR e il circuito d’attesa su BABNU (inbound 309° / outbound 129°; MHA 2000ft)

English text:

IAF on waypoint JESSY.

An holding pattern is established on HF UNPIV (inbound 036° / outbound 216°; MHA 3000ft).

Initial segment on TR 017°, until IF (+2300ft) on radial 224 PIS VOR, at 10NM PIS DME.

FAF (+1600ft) at 5NM PIS DME. Final segment on TR 044° (offset about 10° from the magnetic orientation of the runway).

MAPt at 1NM PIS DME.

Missed approach with left turn (IAS MAX 190kt for CAT C and D aircraft) to intercept RDL 309 PIS VOR and the holding pattern on BABNU (inbound 309° / outbound 129°; MHA 2000ft)

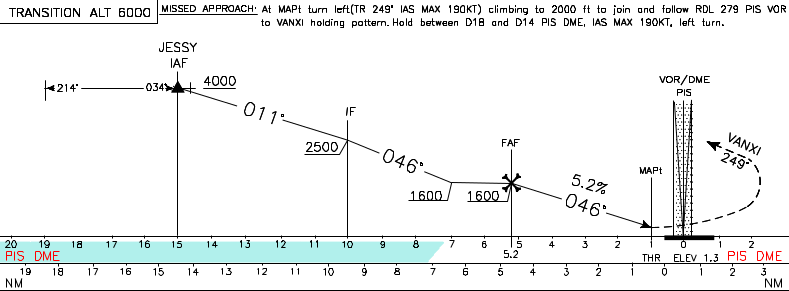

Profilo / profile view

Minime come per la VOR-Z RWY 04R

minima as for VOR-Z RWY 04R

_______

VOR-Y RWY 04L

IAF su PIS VOR/DME, su cui è attestato anche un circuito d’attesa (inbound 229° / outbound 049°; MHA 5000ft).

Segmento iniziale su TR 254° (IAS MAX 250kt) o TR 237° (IAS MAX 140kt), fino a 9NM PIS DME (+2700ft). Quindi virata a sinistra su RDL 224 PIS VOR (TR 044°).

Il FAF (+1600ft) è a 5NM PIS DME. Segmento finale su TR 044° (disassato di circa 10° rispetto all’orientamento magnetico della pista aggiornato).

MAPt a 1NM PIS DME.

English text:

IAF on PIS VOR/DME, on which an holding pattern is also established (inbound 229° / outbound 049°; MHA 5000ft).

Initial segment on TR 254° (IAS MAX 250kt) or TR 237° (IAS MAX 140kt), up to 9NM PIS DME (+2700ft). Then turn left on RDL 224 PIS VOR (TR 044°).

FAF (+1600ft) at 5NM PIS DME. Final segment on TR 044° (offset about 10° from updated runway magnetic orientation).

MAPt at 1NM PIS DME.

Il mancato avvicinamento è uguale a quello già visto per la procedura VOR-Z

Missed approach as for VOR-Z

////

Profilo / profile view

_________

L RWY 04L

IAF sul Locator PIS, sul quale è attestato anche un circuito d’attesa (inbound 216° / outbound 036°; MHA 5000ft).

Segmento iniziale su TR 244° (IAS MAX 250kt, 2min) o su TR 229° (IAS MAX 140kt, 2,5min). Virata base a sinistra su TR 034° di nuovo verso il Locator PIS (+2000ft).

Segmento finale su TR 034°.

Mancato avvicinamento con virata a sinistra (IAS MAX 230kt) per dirigersi su PIS L e il suo circuito d’attesa (inbound 216° / outbound 036°; MHA 3000ft; IAS MAX 230kt)

English text:

IAF on PIS Locator, on which a holding pattern is also established (inbound 216° / outbound 036°; MHA 5000ft).

Initial segment on TR 244° (IAS MAX 250kt, 2min) or on TR 229° (IAS MAX 140kt, 2.5min). Left base turn on TR 034° back to PIS Locator (+2000ft).

Final segment on TR 034°.

Missed approach with left turn (IAS MAX 230kt) to head on PIS L and its holding pattern (inbound 216° / outbound 036°; MHA 3000ft; IAS MAX 230kt)

Profilo / profile view

minime / minima

_________

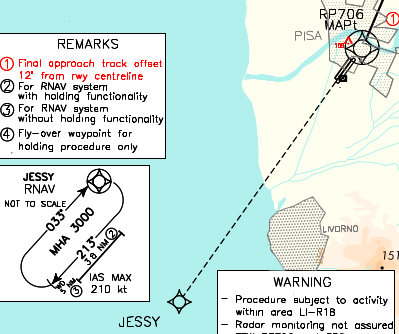

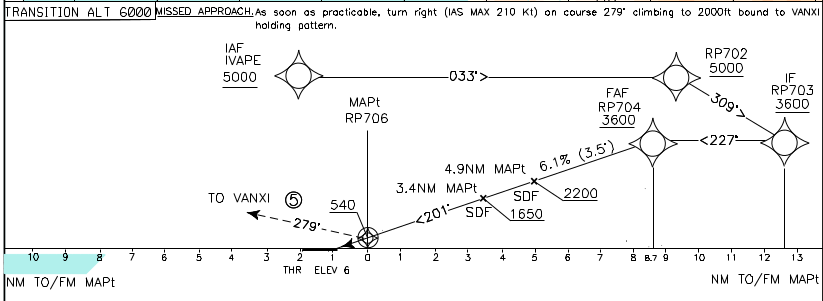

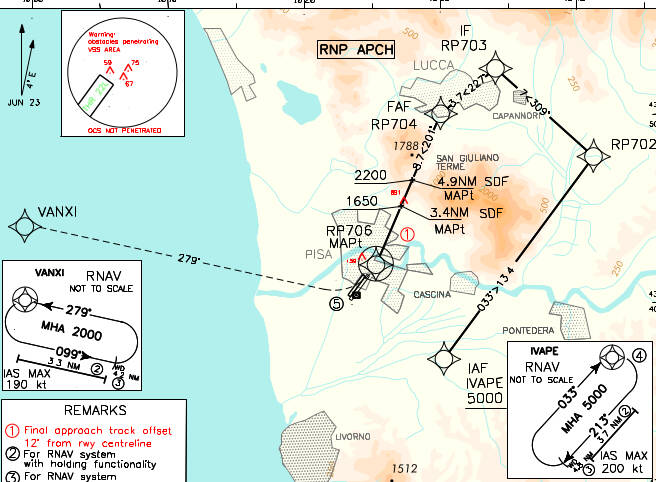

RNAV GNSS RWY 22L

Unica procedura prevista per l’atterraggio su RWY 22L.

IAF sul waypoint PIS, sul quale è attestato anche un circuito d’attesa (inbound 113° / outbound 293°; MHA 5000ft.

Performance di navigazione convenzionali, PIS VOR/DME flyover waypoint).

Segmento iniziale:

PIS – TR 113° – RP701 – TR 035° – RP702 – TR 311° – RP 703 (IF, +3300ft).

Quindi: TR 228° – RP704 (FAF, +3100ft) e segmento finale su TR 202°.

Il tratto finale a 202° risulta disassato di 12° rispetto all’asse pista 22L e al PAPI.

Tre stepdown fix precedono il MAPt su RP705 (flyover waypoint, +440ft).

Il mancato avvicinamento prevede una virata a destra su TR 309° (IAS MAX 230kt) e un circuito d’attesa sul punto BABNU (flyover waypoint – inbound 309° / outbound 129°; +2000ft ) con performance di navigazione convenzionali.

English text:

The only procedure provided for landing on RWY 22L.

IAF on PIS waypoint, on which a holding pattern is also established (inbound 113° / outbound 293°; MHA 5000ft. Conventional navigation performance, PIS VOR/DME flyover waypoint).

Initial segment:

PIS – TR 113° – RP701 – TR 035° – RP702 – TR 311° – RP 703 (IF, +3300ft).

Then: TR 228° – RP704 (FAF, +3100ft) and final segment on TR 202°.

The final segment at 202° is offset 12° from RCL 22L.

Three stepdown fixes precede the MAPt on RP705 (flyover waypoint, +440ft).

The missed approach involves a right turn on TR 309° (IAS MAX 230kt) and a holding pattern on BABNU (flyover waypoint – inbound 309° / outbound 129°; +2000ft ) with conventional navigation performance.

Note / Remarks:

1) l’utilizzo della procedura RNAV GNSS RWY 22L è soggetto alle attività svolte nella zona regolamentata LI R18 Altopascio./ Use of RNAV GNSS RWY 22L procedure is subject to the activities carried out in the restricted area LI R18 Altopascio.

2) per il segmento compreso fra i waypoints RP702 e RP703 (IF) il radar monitoring non è assicurato. / Radar monitoring not assured for the segment between waypoints RP702 and RP703 (IF).

3) performance di navigazione: RNP APCH. Convenzionali per i circuiti d’attesa. / navigation performance: RNP APCH. Conventional for holding patterns.

////

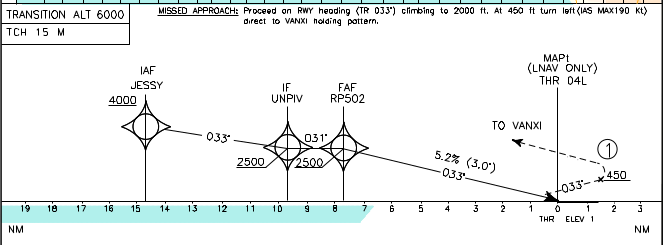

Profilo / profile view

Minime / Minima

______

______

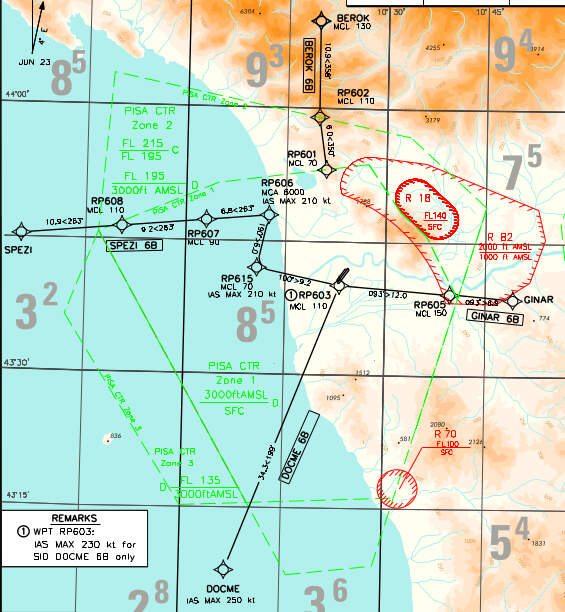

SID

Nota di aeronauticalinformation.it:

Tutte le procedure strumentali di partenza sono state elaborate in accordo a una declinazione magnetica di 2°E (2010).

Remark from aeronauticalinformation.it:

All published instrument departure procedures are designed in accordance with a magnetic variation of 2°E (2010).

///////

Initial Climb RWY 22R/L

Dopo il decollo, appena possibile, intercettare e seguire RDL 215 PIS VOR (QDM 215° PIS L) per PIS L, quindi:

1. A 4 NM PIS DME (o 7.2 NM PIN TACAN) virare a destra:

su rotta 330° se autorizzati sulla SID SPEZI 7C;

su rotta 285° se autorizzati sulla SID BETEN 7C;

su rotta 123° se autorizzati sulla SID ASVOL 5C e GINAR 8C (ATC DISCRETION).

2. A 4 NM PIS DME (o 7.2 NM PIN TACAN) virare a sinistra: su rotta 309° se autorizzati sulla SID BEROK 7C.

3. Continuare per PIS L, da attraversare a 2500ft o al di sopra se autorizzati via SID GOVGO 5C e MAREL 8C.

Parametri di virata e salita:

a. Virate in partenza limitate a 250 kt IAS MAX;

b. Gradiente minimo di salita causa ostacoli e motivi ATC:

303 ft/NM (5%) fino a lasciare i livelli riportati ciascuna SID;

425 ft/NM (7%) per la SID MAREL 8C.

English text:

After takeoff, as soon as practicable, intercept and follow RDL 215 PIS VOR (QDM 215° PIS L) to PIS L, then:

1. At 4 NM PIS DME (or 7.2 NM PIN TACAN) turn right:

on course 330° if cleared on SID SPEZI 7C;

on course 285° if authorized on SID BETEN 7C;

on course 123° if authorized on SID ASVOL 5C and GINAR 8C (ATC DISCRETION).

2. At 4 NM PIS DME (or 7.2 NM PIN TACAN) turn left: on course 309° if authorized on SID BEROK 7C.

3. Proceed to PIS L, to be crossed at 2500ft or above, if cleared via SID GOVGO 5C and MAREL 8C.

Turn and climb parameters:

a. Departing turns limited to 250 kt IAS MAX;

b. Minimum climb gradient due to obstacles and ATC reasons:

303 ft/NM (5%) until leaving levels reported each SID;

425 ft/NM (7%) for SID MAREL 8C.

____

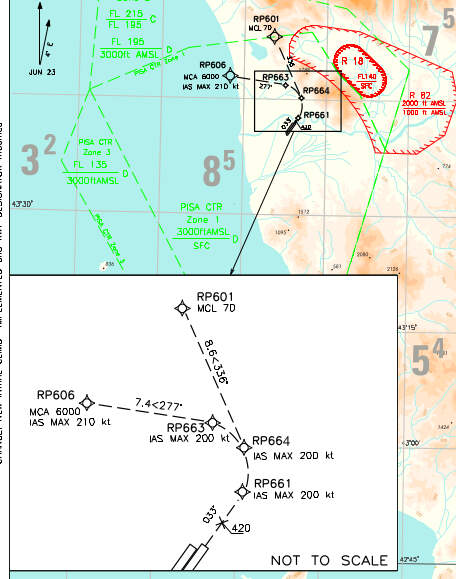

Initial Climb RWY 04R/L

Il gradiente minimo di salita non prende in considerazione la presenza di ostacoli “close-in”.

Dopo il decollo proseguire prua pista, quindi, a 3 NM PIS DME, da attraversare a 700 ft o al di sopra, virare a sinistra per intercettare la SID assegnata.

Adottare un rateo di salita al fine di completare la virata a sinistra a 3000 ft o al di sopra (eccetto per la SID BEROK 7A), quindi procedere:

a. su rotta 320° se autorizzati, sulla SID BEROK 7A;

b. su rotta 220°, se autorizzati sulla SID SPEZI 7A;

c. su rotta 195° se autorizzati via BETEN 7A, GOVGO 5A o MAREL 8A;

d. su rotta 154° diretti a PIS VOR/DME, se autorizzati via SID ASVOL 5A o GINAR 8A (ATC DISCRETION).

Parametri di virata e salita:

a. virata in partenza limitata a 230 kt IAS MAX e minimo angolo di banco 25°, oppure rateo di virata 2.15°/sec. (solo per aeromobili CAT C e D);

b. gradiente minimo di salita (causa ostacoli e per motivi ATC): 486 ft/NM (8%) fino a lasciare i livelli riportati in ciascuna SID.

English Text:

The minimum climb gradient does not take into account the presence of “close-in” obstacles.

After takeoff continue runway heading, then, at 3 NM PIS DME, to cross at 700 ft or above, turn left to intercept assigned SID.

Adopt a climb rate in order to complete the left turn at 3000 ft or above (except for SID BEROK 7A), then proceed:

a. on course 320° if authorized, on SID BEROK 7A;

b. on course 220° if authorized on SID SPEZI 7A;

c. on route 195° if authorized via BETEN 7A, GOVGO 5A or MAREL 8A;

d. on route 154° heading to PIS VOR/DME, if authorized via SID ASVOL 5A or GINAR 8A (ATC DISCRETION).

Turning and climb parameters:

a. departure turn limited to 230 kt IAS MAX and minimum bank angle 25°, or turn rate 2.15°/sec. (CAT C and D aircraft only);

b. minimum climb gradient (due to obstacles and for ATC reasons):

486 ft/NM (8%) until leaving the levels reported in each SID.

_____



SID RWY 04R/L

Nota / Remark

Causa ostacoli e per motivi ATC, minimo gradiente di salita 486ft/NM (8%) fino a lasciare 4000 FT (FL 90 per SID GOVGO 5A).

Due to obstacles and for ATC reasons, minimum climb gradient 486 ft/NM (8%) until passing 4000 FT (FL 90 for SID GOVGO 5A).

////

SID Northbound, Eastbound and Westbound

BEROK 7A

RDL 355 PIS VOR (TR 355°) – BEROK (+FL130)

SPEZI 7A

RDL 279 PIS VOR (TR 279°) – MARLY (+4000ft) – SPEZI (+FL90)

BETEN 7A (at ATC discretion)

PIS L – RDL 254 PIS VOR (TR 254°) (at 20NM PIS DME: +4000ft) – BETEN (+FL90)

GINAR 8A (at ATC discretion)

PIS VOR/DME (+4000ft) – RDL 096 (TR 096°) – GINAR (MCL: as cleared by ATC)

SID Southbound

GOVGO 5A

PIS L – QDR 174° (RDL 354 ELB VOR) (at 20NM PIS DME: +4000ft) – GOVGO (+FL90)

ASVOL 5A

PIS VOR/DME (+4000ft) – RDL 137 (TR 137°) – RDL 004 ELB VOR (TR 184°) – ASVOL (+FL90)

MAREL 8A

PIS L – QDR 174° (TR 174°) – KAREL (+4000ft) – arc 28 NM PIS DME (INT RDL 163 PIS VOR: +FL 150) – RDL 152 PIS VOR (TR 332°) – MAREL

/////

Si evidenzia la pubblicazione del Supplemento S27/23, che comunica l’indisponibilità del VORTAC Elba ‘ELB’ fino alla data stimata del 6 Settembre 2024.

Tuttavia, il NOTAM A1909/24 in vigore dal 13 Marzo 2024, riporta come usabile la sola parte VOR dell’apparato.

We highlight the publication of Supplement S27/23, which reports the unavailability of Elba VORTAC ‘ELB’ until the estimated date of September 6, 2024

However, NOTAM A1909/24 in force since March 13, 2024, reports that the VOR part of the apparatus is usable.

_____

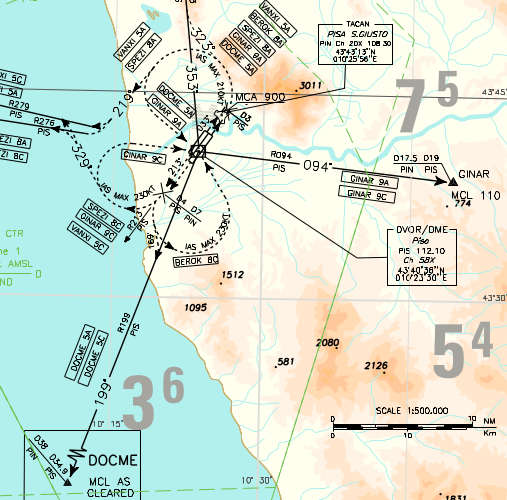

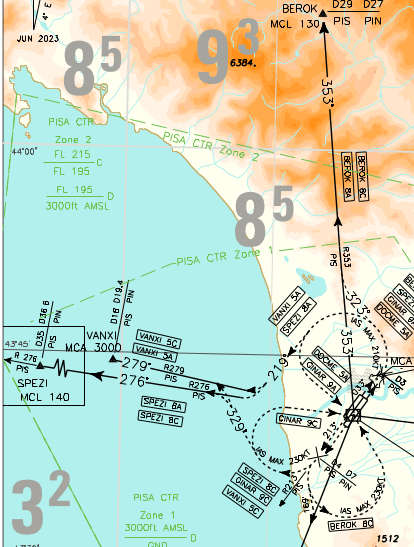

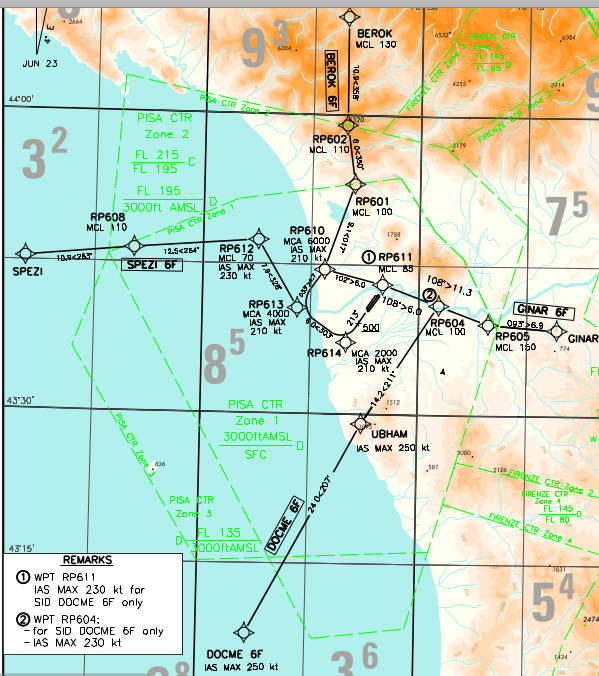

SID RWY 22R/L

SID Northbound, Eastbound and Westbound

BEROK 7C

PIS VOR/DME (+4000ft) – RDL 355 PIS VOR (TR 355°) – BEROK (+FL130)

SPEZI 7C

RDL 279 PIS VOR (TR 279°) – MARLY (+4000ft) – SPEZI (+FL90)

BETEN 7C (at ATC discretion)

RDL 254 PIS VOR (TR 254°) (at 20NM PIS DME: +4000ft) – BETEN (+FL90)

GINAR 8C (at ATC discretion)

PIS VOR/DME (+4000ft) – RDL 096 (TR 096°) – GINAR (MCL: as cleared by ATC)

SID Southbound

GOVGO 5C

PIS L – QDR 174° (RDL 354 ELB VOR) (at 37NM ELB TACAN: +4000ft) – GOVGO (+FL90)

ASVOL 5C

PIS VOR/DME (+4000ft) – RDL 137 (TR 137°) – RDL 004 ELB VOR (TR 184°) – ASVOL (+FL90)

MAREL 8C

PIS L – QDR 174° (TR 174°) – KAREL (+4000ft) – arc 28 NM PIS DME (INT RDL 163 PIS VOR: +FL 150) – RDL 152 PIS VOR (TR 332°) – MAREL

/////

Si evidenzia la pubblicazione del Supplemento S27/23, che comunica l’indisponibilità del VORTAC Elba ‘ELB’ fino alla data stimata del 6 Settembre 2024

Tuttavia, il NOTAM A1909/24 in vigore dal 13 Marzo 2024, riporta come usabile la sola parte VOR dell’apparato.

We highlight the publication of Supplement S27/23, which reports the unavailability of Elba VORTAC ‘ELB’ until the estimated date of September 6, 2024

However, NOTAM A1909/24 in force since March 13, 2024, reports that the VOR part of the apparatus is usable.

Note / Remarks:

Causa ostacoli e per motivi ATC, gradiente minimo di salita 303 ft/NM (5%) fino a lasciare:

Due to obtacles and ATC reasons, minimum climb gradient 303 ft/NM (5%) until leaving:

– 3000ft for SID GOVGO 5C, ASVOL 5C GINAR 8C and SPEZI 7C;

– FL 90 for SID BETEN 7C and BEROK 7C;

– FL 150 for SID MAREL 8C.

____

Initial Climb RWY 04R/L PIS VOR INOP

Il gradiente minimo di salita non prende in considerazione la presenza di ostacoli “close-in”.

Dopo il decollo, procedere con prua pista, attraversando 700ft virare a sinistra su TR 195° (QDR 015° PIS L), adottando un rateo di salita atto a completare la virata a 3000 ft o al di sopra. Proseguire fino a PIS L, quindi:

a. lasciare PIS L su QDR 264° PIS L, se autorizzati alla SID BETEN 7E;

b. lasciare PIS L su QDR 174° PIS L, se autorizzati alle SID MAREL 8E e GOVGO 5E.

Parametri di virata e salita:

a. virata in partenza limitata a 230 kt IAS MAX e minimo angolo di banco 25°, oppure rateo di virata 2.15°/sec. (solo per aeromobili CAT C e D);

b. gradiente minimo di salita (causa ostacoli e per motivi ATC): 486 ft/NM (8%) fino a lasciare i livelli riportati in ciascuna SID.

English text:

The minimum climb gradient does not take into account the presence of “close-in” obstacles.

After takeoff, proceed with runway heading, crossing 700ft turn left on TR 195° (QDR 015° PIS L), adopting a climb rate suitable to complete the turn at or above 3000ft. Continue to PIS L, then:

a. leave PIS L on QDR 264° PIS L, if cleared to SID BETEN 7E;

b. leave PIS L on QDR 174° PIS L, if authorized to SID MAREL 8E and GOVGO 5E.

Turning and climbing parameters:

a. departure turn limited to 230 kt IAS MAX and minimum bank angle 25°, or rate of turn 2.15°/sec. (CAT C and D aircraft only);

b. minimum climb gradient (due to obstacles and for ATC reasons): 486 ft/NM (8%) until leaving the levels reported in each SID.

_____

SID RWY 04R/L PIS INOP

MAREL 8E

PIS L – QDR 174° (RDL 354 ELB VOR) – KAREL (+4000ft) – ARCO 30 NM PIN DME (TACAN) (INT RDL 012 ELB VOR: +FL150) – RDL 017 ELB VOR (TR 017°) – MAREL.

BETEN 7E (at ATC discretion)

PIS L – QDR 264° PIS L (INT RDL 338 ELB VORTAC: +4000ft) – BETEN (+FL90)

GOVGO 5E

PIS L – QDR 174° (RDL 354 ELB VOR) (KAREL: +4000ft) – GOVGO (+FL90)

Note:

Causa ostacoli e per motivi ATC, minimo gradiente di salita 486 ft/NM (8%) fino a lasciare 4000 ft.

Remark:

Due to obtacles and ATC reasons, minimum climb gradient 486 ft/NM (8%) until leaving 4000 ft.

/////

Si evidenzia la pubblicazione del Supplemento S27/23, che comunica l’indisponibilità del VORTAC Elba ‘ELB’ fino alla data stimata del 6 Settembre 2024

Tuttavia, il NOTAM A1909/24 in vigore dal 13 Marzo 2024, riporta come usabile la sola parte VOR dell’apparato.

We highlight the publication of Supplement S27/23, which reports the unavailability of Elba VORTAC ‘ELB’ until the estimated date of September 6, 2024

However, NOTAM A1909/24 in force since March 13, 2024, reports that the VOR part of the apparatus is usable.

_____

_____

_____
